Tri-Wall Pak / Bi-Wall Pak
Packaging Creative Solution
パッケージングクリエイティブ・ソリューション

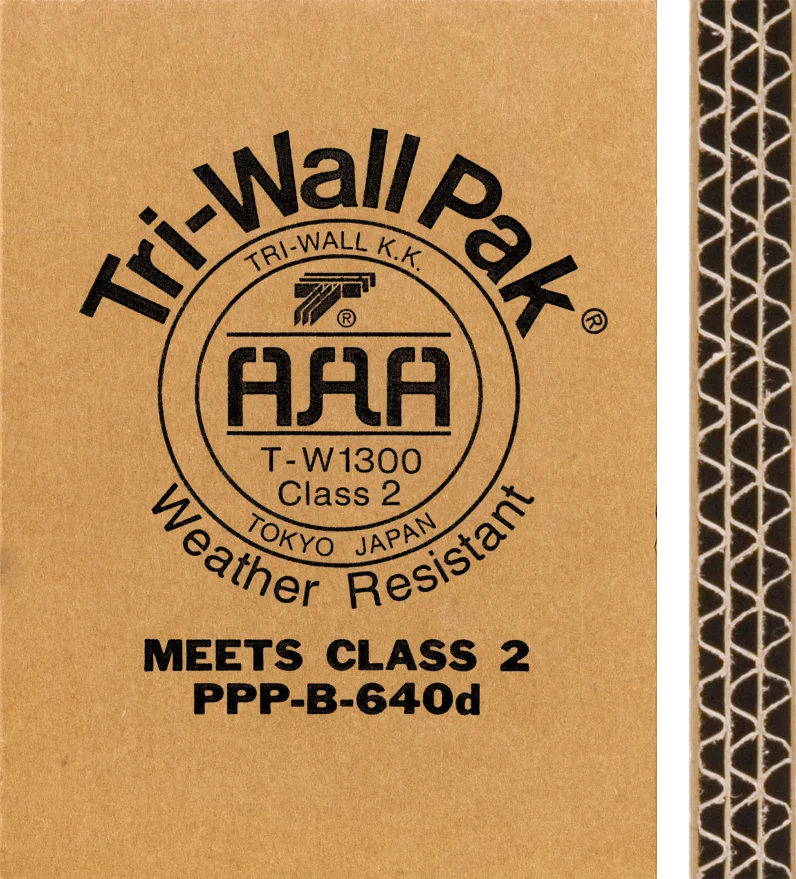

三層ダンボール トライウォール・パック

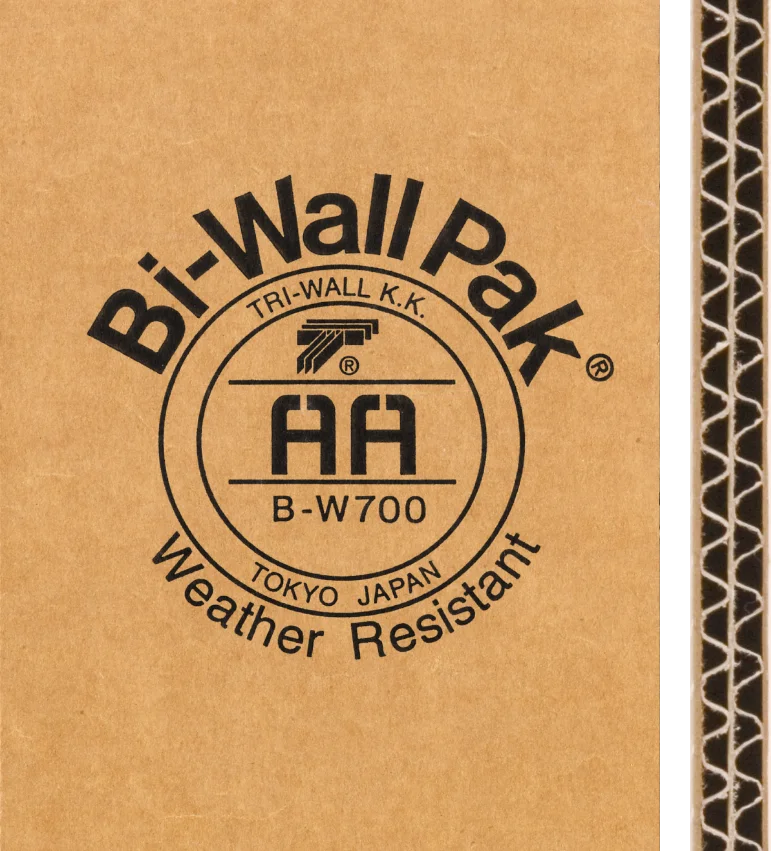

二層ダンボール バイウォール・パック
トライウォール・パックは、世界でいちばん厳しい規格といわれた米国連邦規格PPP-B-640ｄ に適合、その高い品質は世界中で認められてきました。またバイウォール・パックも重量物梱包材として世界中で幅広く使用されています。
こんなお客さまに
もっと安全安心な
重量物梱包材を
探したい
重量物梱包材を
探したい
コストをもっと
安くしたい
安くしたい
環境にもいい
パッケージを利用
したい
パッケージを利用
したい
トライウォール・パックは、米国のTri-Wall社の
規格に従って作られた三層ダンボール（箱）の世界登録商標です。
●トライウォール・パックは、世界42カ国以上の政府関係規格および輸送包装規格に適合。たとえば､最も厳しい旧米国連邦規格PPP-B-640d、米国鉄道輸送規格Rule41、米国鉄道輸送規格Item222、NATO規格、IATA（国際航空運送協定）規格、英国政府・ドイツ政府規格など、その品質は世界各国の規格により実証されています。
●重量物梱包材として使用されるトライウォール・パックはAAAの三層フルート構造で、ライナーは耐水ロングファィバーをほぼ100%主原料とした米国IP社の｢商標名：ハイドロ・クラフトライナー｣を使用し、さらに強化中芯ならびに耐水糊を使用。
●高い耐圧強度・耐衝撃強度、強耐湿性・強耐水性および密閉性を保持しています。
●バイウォール・パックは二層ダンボールで、お客さまのご要望に応じてトライウォール・パックのラインアップとして開発されました。
●トライウォール・パックおよびバイウォール・パックの用途は、機械、電気製品、自動車・航空機部品、大型電気計算機、武器、金属パイプ、板ガラス、液体、穀物、果物、家具など世界各国さまざまな包装・梱包に活用されています。
トライウォール・パック
＆
バイウォール・パックの特徴
軽量
木材との重量比較では1/3〜1/4，スチールとの比較ではさらに格段に軽量化を実現しています｡また、軽量なため、持ち運びが容易で作業性もアップします。
体積
木箱と比較すると10％～18％程小さくなります。
軽量、小体積により、物流費用の削減が計れます。
高い強度＆高い耐水性
最大のセールスポイントは、重量物梱包材にふさわしい高耐圧強度・高耐衝撃強度と
強耐湿・強耐水性。通常50㎏～2,000㎏＊の重量物・輸出梱包に使用されています。
＊トライウォール・パック 100kg〜2,000kg
＊バイウォール・パック 50kg〜1,000kg
高い作業性
取り扱いが組立て式のため、安全で容易です。
テープ止め・バンド締め作業が作業の主体のため、女性でも作業可能です。
トライウォール・パック
＆
バイウォール・パック22の利点
世界の包装規格に適合
抜群の耐水性・耐候性
高い積み上げ
強度
強度
緩衝性に
優れている
優れている
防錆性に
優れている
優れている
梱包資材費削減
輸送費削減
軽重量
使用後の処理が
容易
容易
作業時間の短縮
作業安全性が
高い
高い
ノック・ダウンで
お届け
お届け
小ロット対応
可能
可能
特大サイズもOK
表面に印刷が
可能
可能
消毒不要
密閉包装が可能
木材資源の保全
さらなるCO2
排出量を削減
排出量を削減
有害物質を
含まない
含まない
レジーマーク
インターナショナルフォローアップシステム
米国連邦規格との比較表
| 米国連邦規格 PPP-B-640d | トライウォール・パック | バイウォール・パック | テスト方法 | ||||
|---|---|---|---|---|---|---|---|
| 1500グレード | 1300グレード | 1100グレード | 700グレード | ||||
| パンクチャー （衝撃穴あけ強さ） | 1100ユニット以上 336Kgf・cm以上 32.9J以上 | 1400～1600ユニット 427～488Kgf・cm 31.9～47.8J | 1200～1400ユニット 366～427Kgf・cm 36～42J | 1100ユニット以上 336Kgf・cm以上 32.9J以上 | 700ユニット以上 214Kgf・cm以上 20.9J以上 | TAPPI T803＊ | |
| シート坪量 （単位面積当り重量） | 2,204g / ㎡以下 | 2,750g / ㎡以下 | 2,204g / ㎡以下 | 1,701g / ㎡以下 | ASTM D646＊ | ||
| カリパー（厚さ） | 13.5mm以上 | 15.5mm以上 | 15.1mm以上 | 10mm以上 | ASTM D645＊ | ||
| フルート構成 | CAA・AAA | AAA | AA | ||||
| カリパー（厚さ） | 13.5mm以上 | 15.5mm以上 | 15.1mm以上 | 10mm以上 | ASTM D645＊ | ||
| ライナー坪量合計値 | 1,289g / ㎡以上 | 1,820g / ㎡以上 | 1,338g / ㎡以上 | 1,289g / ㎡以上 | 1,090g / ㎡以上 | ||
| 中芯坪量 | 127g / ㎡以上 | 150g / ㎡以上 | |||||
| ショートコラム （垂直圧縮強さ） | 31.8Kgf / cm以上 31.2KN / m以上 | 37.0 Kgf / cm以上 36.3 KN / m以上 | 34.0 Kgf / cm以上 33.4 KN / m以上 | 31.8 Kgf / cm以上 31.2 KN / m以上 | 22.5Kgf / cm以上 22.1 KN / m | ASTM D645＊ | |
| ボックスの接合 | 継しろ | 50ｍｍ | 45mm以上 | ||||
| 針金の大きさ | 幅2.6ｍｍ 厚さ0.5ｍｍ以上 | 幅2.8ｍｍ 厚さ0.7ｍｍ | |||||
| 針金の仕上げ | 銅又は亜鉛メッキ | ||||||
| スティッチ クラウン | 12.7±3ｍｍ 45度斜め止 | 12mm 45度斜め上 | |||||
| スティッチ間隔 | 25.4ｍｍ以下 | 25mm以下 | |||||
| スロット間隔 | 9.5ｍｍ以上 | 10mm以上 | |||||
| pH | ー | 6以上 | ー | ASTM D778 | |||
| 硫黄分含有量 | ー | 0.0008%以下 | ー | TAPPI T406 | |||
| クラス2耐候性 | 接着剤 | 耐水性 | ASTM D1028＊ | ||||
| 接着剤 | 外ライナー | ||||||
| プライセパレーション | 4時間浸水後折曲げ、 端の剥がれ6ｍｍ以下 | ウェットセパレーションテスト評点 １ 以上 | |||||
●テスト条件：23℃ 50％RH ●テスト方法：ASTM(American Society for Testing and Material) TAPPI(Technical Association of Pulp and Paper Industry)
＊印は、米国連邦規格によって定められたテスト方法です。
